铜合金箔
C1995-GSH（HP）（超高强度钛铜箔）
概要
- 利用制造FPC用压延铜箔所需的高度压延技术，比以往的高强度钛铜箔C1990-GSH更进一步提高了强度。
- 拥有铜合金箔拥有世界最高水平的拉伸强度1540MPa，作为镜片支撑用弹簧材料，对提升智能手机用摄像头模组的可靠性有所改善。
特点
- 高强度
- 高弹性
- 高精度板厚
- 高可靠性
- 高应力松弛特性
- 高疲劳特性
- 一条龙生产实现短交期
可提供的板厚尺寸示例
- 27.5~200µm
- ※最大宽度450mm
用途案例
- 连接器
- 手机用自动对焦摄像头模组弹簧材料
弹簧材料
表1 C1995-GSH（HP）的化学成分（%）
| Cu | Ti | |
|---|---|---|
| 标准成分 | 剩余 | 4.0 |
表2 C1995-GSH（HP）的物理性质
| 导电率 | 8 | %IACS（@20℃） |
|---|---|---|
| 电阻率 | 216 | nΩ・m（@20℃） |
| 导热系数 | 39 | W/mK |
| 线膨胀系数 | 18.6 | ×10-6/K（20 to 300℃） |
| 纵向弹性模量 | 127 | GPa |
| 比重 | 8.62 |
表3 C1995-GSH（HP）的机械特性
（上一行：代表值，下一行：规格范围）
| 材质类别 | 抗拉强度 （MPa） |
维氏硬度 （Hv） |
|---|---|---|
| C1995-GSH（HP） | 1540 1400-1700 |
460 400-500 |

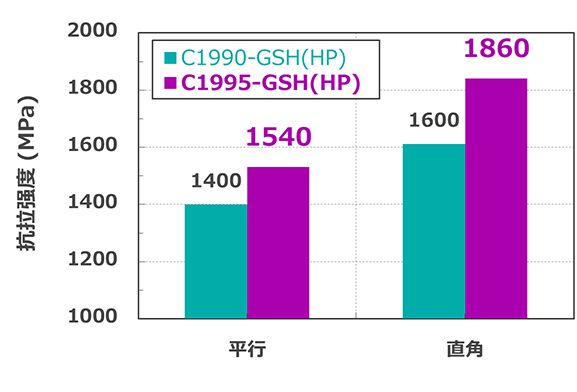

図1 C1995-GSH（HP）的压延平行/垂直方向的抗拉强度

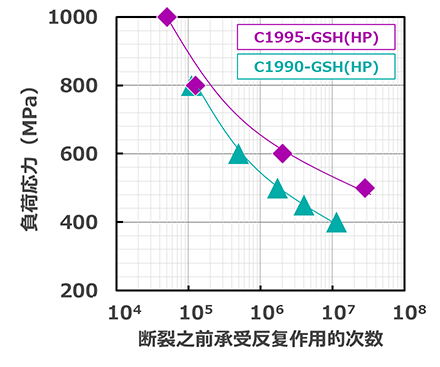

図2 C1995-GSH（HP）的耐疲劳性
联系我们
通过网站
※24小时受理。
