钛铜类合金
NKT322
NKT322
高强度连接器用铜合金（UNS Alloy No. C19910）
概要
NKT322 是本公司独创的合金，是在钛铜中添加少量的Fe并进一步改善了工艺研发出来的。与普通钛铜相比，显著提高了强度和折弯加工性。
特点
在铜合金中拥有最高等级的耐应力缓和特性，在高温下也能保持接触力。与青铜相比强度更高，而且折
弯加工性良好，即使小型端子也能获得高接触力。
拥有与铍铜同等强度的超高强度铜合金，最适合用来替代铍铜。
表1 NKT322的化学成分（%）
| Cu | Ti | Fe | |
|---|---|---|---|
| 标准成分 | 剩余 | 3.2 | 0.2 |
表2 NKT322的物理特性
| 导电率 | 12 | %IACS（@20℃） |
|---|---|---|
| 电阻率 | 144 | nΩ・m（@20℃） |
| 导热系数 | 56 | W/mK |
| 线性膨胀系数 | 18.0 | ×10-6/K（20 to 300℃） |
| 纵向弹性模量 | 120 | GPa |
| 比重 | 8.70 |
表3 NKT322的机械特性（上一行：代表值，下一行：规格范围）
| 材质类别 | 抗拉强度 （MPa） |
0.2％屈服强度 （MPa） |
延伸率 （％） |
维氏硬度 （Hv） |
|---|---|---|---|---|
| H | 950 900-1000 |
850 800-900 |
18.0 ≧12.0 |
300 250-350 |
| EH | 970 920-1020 |
900 850-950 |
15.0 ≧10.0 |
310 280-360 |
| SH | 1020 970-1100 |
950 900-1000 |
10.0 ≧6.0 |
320 290-370 |
| ESH | 1070 1010-1200 |
1000 950-1050 |
5.0 ≧3.0 |
340 300-400 |
0.2％屈服强度与可折弯性的相关关系
- ※试片形状 板厚0.1mm×宽10mm×长30mm
本公司测得的代表值，并非保证值。

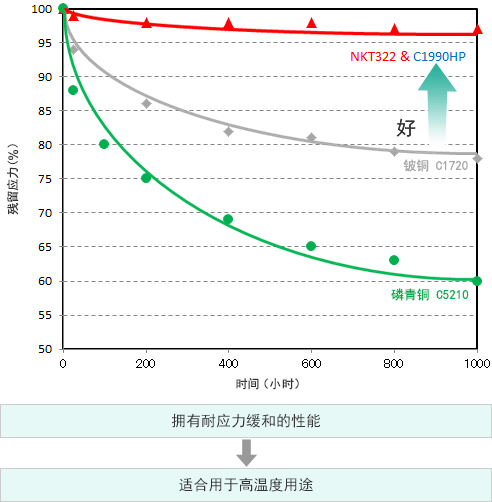

耐应力松弛特性
- ※本公司测得的代表值，并非保证值。
联系我们
通过网站
※24小时受理。
