钛铜
NKT322（HB）
NKT322（HB）
高强度连接器用铜合金（UNS Alloy No. C19910）
概要
NNKT322（HB）的组成与过去的NKT322相同，只是在制造工艺上加以改良，让NKT322的强度与折弯加工的特性更加平衡，让NKT322的特性更加优异。
特点
- NKT322（HB）与原来的NKT322相比，材料构成不变，改善制造工艺，从而提升了强度与折弯加工性的产品。
- 即使是板厚0.10mm以下的薄材料，也因为更高强度而难以塑性变形，拥有更良好的耐冲击特性。这些特性有助于设备的小型化与轻量化。
表1 NKT322（HB）的化学成分（%）
| Cu | Ti | Fe | |
|---|---|---|---|
| 标准成分 | 剩余 | 3.2 | 0.2 |
表2 NKT322（HB）的物理特性
| 导电率 | 11 | %IACS（@20℃） |
|---|---|---|
| 电阻率 | 157 | nΩ・m（@20℃） |
| 导热系数 | 51 | W/mK |
| 线性膨胀系数 | 18.0 | ×10-6/K（20 to 300℃） |
| 纵向弹性模量 | 120 | GPa |
| 比重 | 8.70 |
表3 NKT322（HB）的机械特性（上一行：代表值，下一行：规格范围）
| 材质类别 | 抗拉强度 （MPa） |
0.2％屈服强度 （MPa） |
延伸率 （％） |
维氏硬度 （Hv） |
|---|---|---|---|---|
| ESH | 1050 （980～1200） |
1000 （950～1050） |
7.0 （≧2.0） |
340 |
| XSH | 1100 （1030～1250） |
1050 （1000～1100） |
5.0 （≧1.0） |
350 |
- ※抗拉强度、0.2％屈服强度和延伸率为规格值，维氏硬度为代表值。

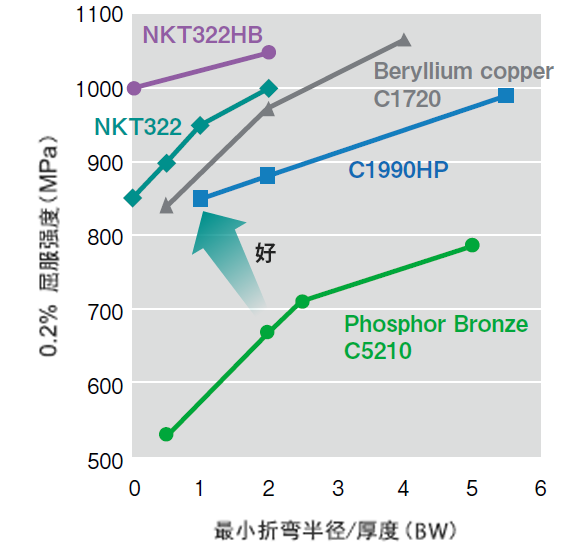

0.2％屈服强度与可折弯性的相关关系
- ※试片形状 板厚0.1mm×宽10mm×长30mm
本公司测得的代表值，并非保证值。

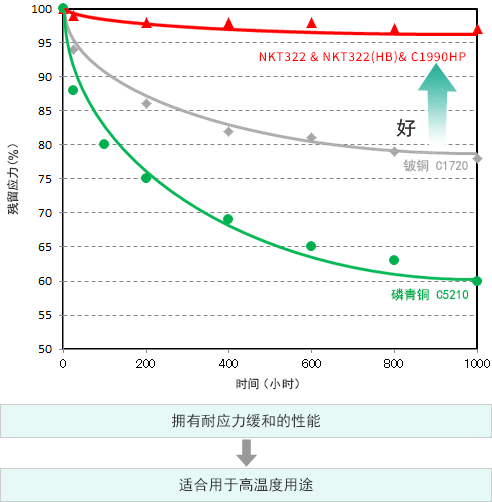

耐应力松弛特性
- ※本公司测得的代表值，并非保证值。
联系我们
通过网站
※24小时受理。
