钛铜
试作品*NKT322（HC）
- *本产品为确认量产性的试作阶段。
关于技术资料、SS曲线及其他未记载的特性，请咨询客服。
NKT322（HC）
高导电钛铜（UNS Alloy No. C19910）
概要
NNKT322（HC）是保持原来NKT322的构成，进行了制造工艺改良，保持高强度下，提升导电性的钛铜。
特点
- 导电率比以往的NKT322提升70％左右，因此对电子零件的电流容量有提升，并且对抑制发热有改善。
- 保持原有NKT322同等的强度与疲劳特性。
表1 NKT322（HC）的化学成分（%）
| Cu | Ti | Fe | |
|---|---|---|---|
| 标准成分 | 剩余 | 3.2 | 0.2 |
表2 NKT322（HC）的物理特性
| 导电率 | 20 | %IACS（@20℃） |
|---|---|---|
| 电阻率 | 86 | nΩ・m（@20℃） |
| 导热系数 | 89 | W/mK |
| 线性膨胀系数 | 18.0 | ×10-6/K（20 to 300℃） |
| 纵向弹性模量 | 120 | GPa |
| 比重 | 8.70 |
表3 NKT322（HC）的机械特性（上一行：代表值，下一行：规格范围）
| 材质类别 | 抗拉强度 （MPa） |
0.2％屈服强度 （MPa） |
延伸率 （％） |
维氏硬度 （Hv） |
|---|---|---|---|---|
| SH | 1020 - |
915 - |
10 - |
315 - |
- ※抗拉强度、0.2％屈服强度和延伸率为规格值，维氏硬度为代表值。

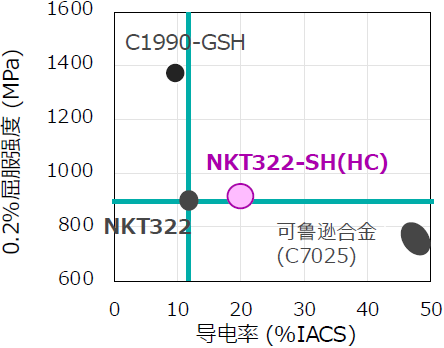

0.2％屈服强度与导电率的关联

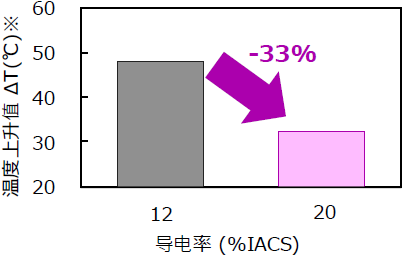

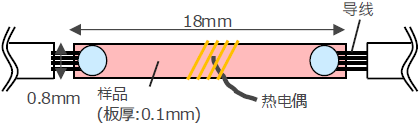

温度上升值的比较
联系我们
通过网站
※24小时受理。
