可鲁逊合金
NKC388
NKC388
高性能连接器用铜合金
（UNS Alloy No. C70252）
概要
NKC388是一种成功增韧的合金，与传统产品截然不同，但不会破坏传统可鲁逊铜合金的强度-导电率-折弯加工性的平衡。
表1 NKC388的化学成分（%）
| Cu | Ni | Si | Mg | Mn | |
|---|---|---|---|---|---|
| 标准成分 | 剩余 | 3.8 | 0.8 | 0.1 | 0.13 |
表2 NKC388的物理性质
| 材质类别 | SH | XSH | USH | |
|---|---|---|---|---|
| 导电率 | 38 | 34 | 32 | %IACS（@20℃） |
| 电阻率 | 45 | 51 | 54 | nΩ・m（@20℃） |
| 导热系数 | 160 | 143 | 136 | W/mK |
| 线性膨胀系数 | 17.6 | 17.6 | 17.6 | ×10-6/K（20 to 300℃） |
| 纵向弹性模量 | 123 | L.D. : 123 T.D. : 135 |
L.D. : 120 T.D. : 140 |
GPa |
| 比重 | 8.82 | |||
表3 NKC388的机械特性
（上一行：代表值，下一行：规格范围）
| 材质类别 | 抗拉强度 （MPa） |
0.2％屈服强度 （MPa） |
延伸率 （％） |
维氏硬度 （Hv） |
|---|---|---|---|---|
| SH | 940 （890-990） |
910 （860-960） |
3.0 （≧1.0） |
280 （250-310） |
| XSH | 1030 （970-1090） |
1000 （940-1060） |
2.0 （≧1.0） |
325 （285-350） |
| USH | L.D. : 1030 （970-1090） |
L.D. : 1000 （940-1060） |
L.D. : 2.0 （≧1.0） |
325 （285-350） |
| T.D. : 1130 （1070-1190） |
T.D. : 1100 （1040-1160） |
T.D. : 2.0 （≧1.0） |

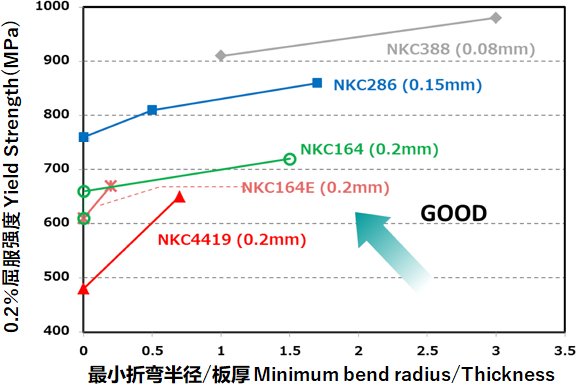

0.2％屈服强度与可折弯性的相关关系
- ※测试片形状 板厚×宽10mm×长30mm
本公司测得的代表值，并非保证值。

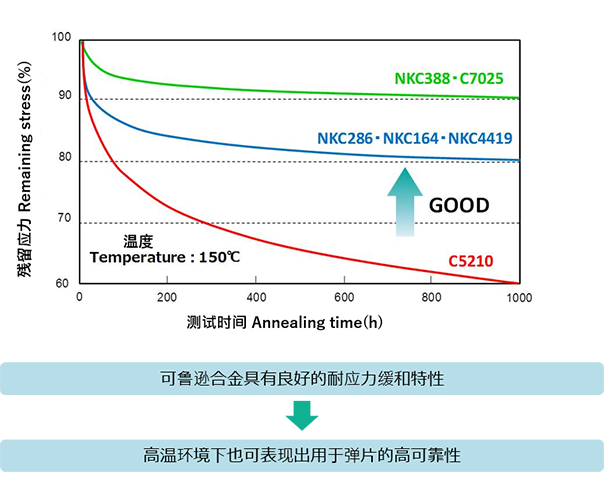

耐应力松弛特性
- ※本公司测得的代表值，并非保证值。
联系我们
通过网站
※24小时受理。
