可鲁逊合金
NKC4419（HC）
高导电可鲁逊合金
NKC4419（HC）（UNS Alloy No. C64800）
概要
- NKC4419(HC)是比原来NKC4419导电率更高的可鲁逊合金，是迄今为止拥有更优秀的强度与导电率平衡性的新可鲁逊合金。
- NKC4419(HC)的折弯加工性，与拉伸成形性更加优异。
特点
- 1.高导电率 71%IACS：超越传统可鲁逊合金的高导电率
- 2.高强度 0.2％屈服强度 590MPa
- 3.良好的拉伸成形性（MBR/t = Minimum Bend Radius/Thickness = 0 Bad way）
- 4.良好的拉伸成形性
表1 NKC4419（HC）的化学成分（%）
| Cu | Co | Si | |
|---|---|---|---|
| 标准成分 | 剩余 | 1.9 | 0.44 |
- ※所列数值均为代表值。
表2 NKC4419（HC）的物理性质
| 导电率 | 71 | %IACS（@20℃） |
|---|---|---|
| 电阻率 | 24 | nΩ・m（@20℃） |
| 导热系数 | 288 | W/mK |
| 线性膨胀系数 | 17.8 | ×10-6/K（20 to 200℃） |
| 纵向弹性模量 | 127 | GPa |
| 比重 | 8.85 |
- ※所列数值均为代表值。
表3 NKC4419（HC）的机械特性
（上一行：代表值，下一行：规格范围）
| 材质类别 | 抗拉强度 （MPa） |
0.2％屈服强度 （MPa） |
延伸率 （％） |
维氏硬度 （Hv） |
|---|---|---|---|---|
| H（HC） | 610 （540-670） |
590 （520-650） |
6.0 （≧2.0） |
185 （160-220） |
- ※所列数值均为代表值。
表4 NKC4419（HC）的折弯加工性（※90°W折弯，测试片形状 宽10mm×长30mm）
| 材质类别 | 板厚 （mm） |
MBR/t | |
|---|---|---|---|
| Good way | Bad way | ||
| H（HC） | 0.08 | 0 | 0 |
- ※MBR/t：Minimum Bend Radius without cracking / thickness（不开裂的最小折弯半径/材料板厚）
所列值为代表值。
关于不同板厚的折弯加工性，请垂询本公司。

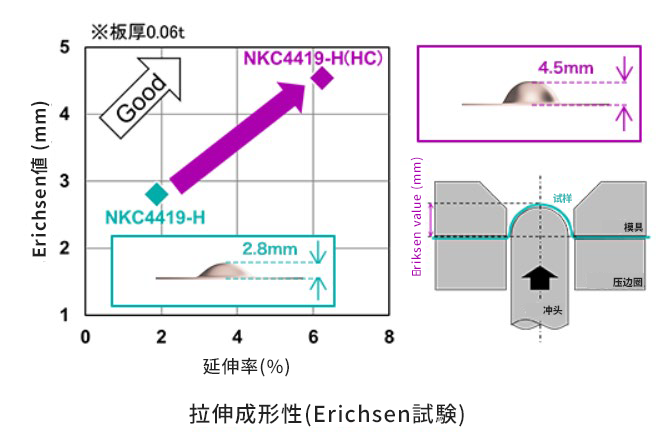

拉伸成形性
联系我们
通过网站
※24小时受理。
