可鲁逊合金
NKC4419
高导电可鲁逊合金
NKC4419（UNS Alloy No. C64800）
概要
近年来，为了抑制连接器小型化和电流值增加导致的通电时温度升高，需要导电率更高且弹性良好的铜合金材料。为了满足这些需求，本公司开发了导电性、弹性、折弯加工性和耐热性均十分优异的高导电可鲁逊合金NKC4419。在车载用、家电用、信息设备用等各种连接器中，尤其适合用于大电流通电的用途。
特点
- 1.高导电率 65%IACS：超越传统可鲁逊合金的高导电率
- 2.高强度 0.2％屈服强度 650MPa
- 3.良好的折弯加工性（MBR/t = Minimum Bend Radius/Thickness = H材质：0.7，1/4H材质：0.0 Bad way）
- 4.良好的耐应力松弛特性（应力松弛率 23% @150℃、1000hr）
表1 NKC4419的化学成分（%）
| Cu | Co | Si | |
|---|---|---|---|
| 标准成分 | 剩余 | 1.9 | 0.44 |
- ※所列数值均为代表值。
表2 NKC4419的物理性质
| 导电率 | 65 | %IACS（@20℃） |
|---|---|---|
| 电阻率 | 27 | nΩ・m（@20℃） |
| 导热系数 | 260 | W/mK |
| 线性膨胀系数 | 17.8 | ×10-6/K（20 to 300℃） |
| 纵向弹性模量 | 127 | GPa |
| 密度 | 8.85 | g/cm3 |
- ※所列数值均为代表值。
表3 NKC4419的机械特性
（上一行：代表值，下一行：规格范围）
| 材质类别 | 抗拉强度 （MPa） |
0.2％屈服强度 （MPa） |
延伸率 （％） |
维氏硬度 （Hv） |
|---|---|---|---|---|
| 1/4H | 600 （520-650） |
480 （370-500） |
17 10min |
180 （160-210） |
| H | 670 （590-720） |
650 （570-700） |
8 2.0min |
200 （180-220） |
- ※所列数值均为代表值。
表4 NKC4419的折弯加工性
| 材质类别 | MBR/t | |
|---|---|---|
| Good way | Bad way | |
| 1/4H | 0.3 | 0.0 |
| H | 1.7 | 0.7 |
- ※MBR/t：Minimum Bend Radius without cracking / thickness（不开裂的最小折弯半径/材料板厚）
所列值为代表值。
关于不同板厚的折弯加工性，请垂询本公司。

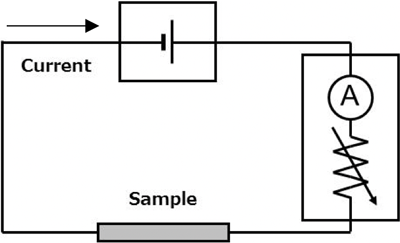

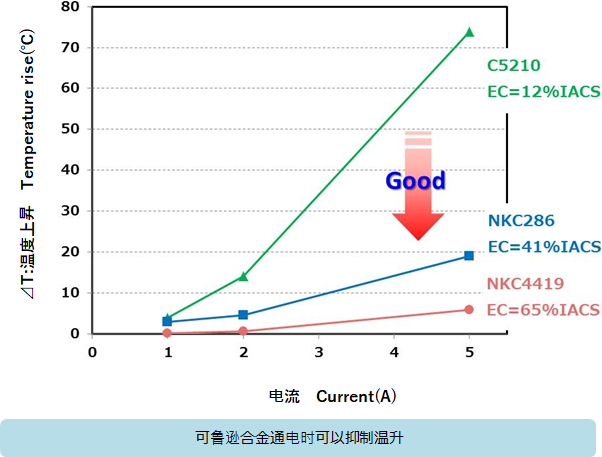

通电时温度升高
- 样品尺寸（板厚×宽×长）：0.15mm×1mm×30mm
- 电流 Current：1-5A
- ※本公司测得的代表值，并非保证值。
联系我们
通过网站
※24小时受理。
