チタン銅
C1990-GSH（HP）（チタン銅箔）
概要
- 銅合金として最高レベルの強度を有したハイパーチタン銅（C1990（HP））の箔製品です。
- 高強度と高ばね特性により、ベリリウム銅箔代替が可能です。
- 製造工程の最適化を行うことで、従来材に比べ高い板厚精度を実現しています。
高い板厚精度により、ばね特性の安定性を改善しています。 - 当社倉見工場での一貫生産（溶解～製品幅スリット）により、短納期での供給が可能です。
特長
- 高強度
- 高ばね性
- ベリリウム銅代替可能材料
- 高精度板厚
- 高信頼性
- 耐応力緩和特性
- 高疲労特性
- 一貫生産による短納期
提供可能板厚寸法例
- 30µm～100µm
- ※最大幅450mm
用途例
- コネクタ
- 携帯電話用オートフォーカス
カメラモジュールばね材
表1 C1990-GSH（HP）の化学組成（％）
| Cu | Ti | |
|---|---|---|
| 代表組成 | 残 | 3.0 |
表2 C1990-GSH（HP）の物理的性質
| 導電率 | 8 | %IACS（@20℃） |
|---|---|---|
| 体積抵抗率 | 216 | nΩ・m（@20℃） |
| 熱伝導率 | 39 | W/mK |
| 熱膨張率 | 18.6 | ×10-6/K（20 to 300℃） |
| 縦弾性係数 | 127 | GPa |
| 比重 | 8.70 |
表3 C1990-GSH（HP）の機械的特性
（上段：代表値 下段：規格範囲）
| 質別 | 引張強さ （MPa） |
0.2%耐力 （MPa） |
ビッカース硬さ （Hv） |
|---|---|---|---|
| C1990-GSH（HP） | 1400 1300-1600 |
1390 - |
400 - |

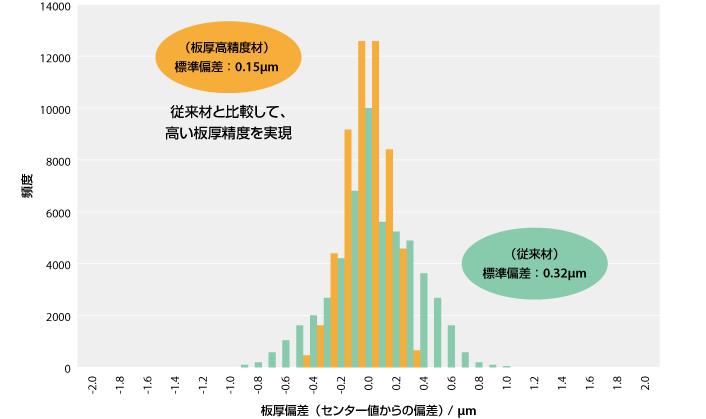

図1 圧延長手方向板厚分布ヒストグラム（板厚高精度材と一般材の比較。板厚 30µm）
- ※マザーコイル幅方向中央部の板厚をX線厚み計にて0.01秒毎に約1000mにわたりデータ採取。
- ※掲載された数値は代表例であり、仕様とは異なります。

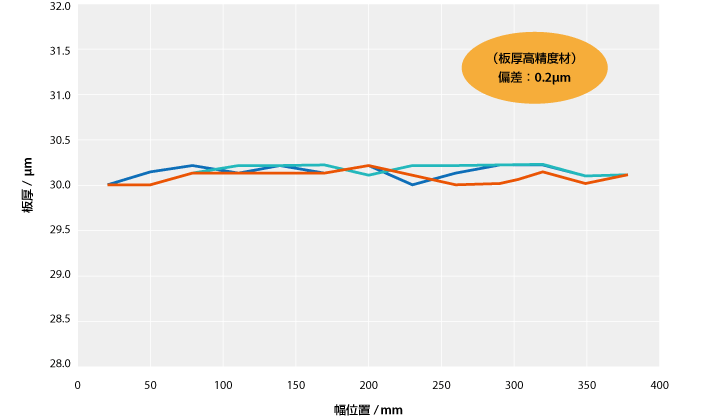

図2 圧延幅方向板厚分布（板厚高精度材 N=3、板厚 30µm）
- ※接触式板厚計を使用し、幅方向の板厚分布を測定。
- ※掲載された数値は代表例であり、仕様とは異なります。
