チタン銅系合金
試作品*NKT322（HC）
- *本製品は量産性を確認する試作段階になります。
テクニカルデータ、SSカーブ、その他記載の無い特性については、お問い合わせフォームよりお問い合わせください。
NKT322（HC）
高導電チタン銅（UNS Alloy No. C19910）
概要
NKT322（HC）は、従来のNKT322の組成のまま、製造プロセスに改良を加えて、高い強度を維持したまま、導電性を向上したチタン銅です。
特長
- 従来NKT322に対して導電率が約70％向上しているため、電子部品の電流容量向上や発熱抑制に貢献します。
- 従来NKT322と同等の強度と疲労特性を有します。
表1 NKT322（HC）の化学組成（％）
| Cu | Ti | Fe | |
|---|---|---|---|
| 代表組成 | 残 | 3.2 | 0.2 |
表2 NKT322（HC）の物理的性質
| 導電率 | 20 | %IACS（@20℃） |
|---|---|---|
| 体積抵抗率 | 86 | nΩ・m（@20℃） |
| 熱伝導率 | 89 | W/mK |
| 熱膨張率 | 18.0 | ×10-6/K（20 to 300℃） |
| 縦弾性係数 | 120 | GPa |
| 比重 | 8.70 |
表3 NKT322（HC）の機械的特性（上段：代表値、下段：規格範囲）
| 質別 | 引張強さ （MPa） |
0.2％耐力 （MPa） |
伸び （％） |
ビッカース硬さ （Hv） |
|---|---|---|---|---|
| SH | 1020 - |
915 - |
10 - |
315 - |
- ※引張強さ・0.2％耐力・伸びは規格値、ビッカース硬さは代表値を示します。

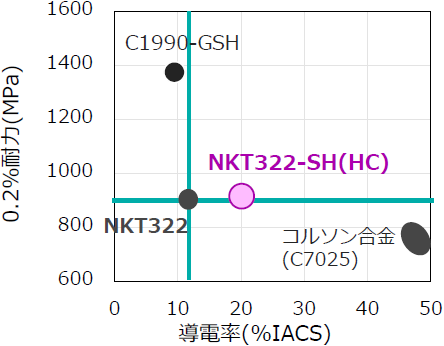

0.2％耐力と導電率の相関

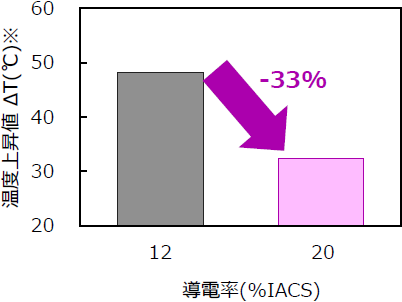

温度上昇値の比較
