チタン銅
NKT322（HB）
NKT322（HB）
高強度コネクタ用銅合金（UNS Alloy No. C19910）
概要
NKT322（HB）は、従来のNKT322の組成のまま、製造工程に改良を加えて、NKT322の特徴である、強度と曲げ加工性のバランスをさらに向上させ、NKT322の特徴に一層の磨きをかけました。
特長
- NKT322（HB）は、従来のNKT322に対して組成を変えることなく製造プロセスの最適化により、強度と曲げ加工性を向上させた製品です。
- 板厚0.10mm以下の薄い材料でも高強度のため塑性変形しづらく、良好な耐落下衝撃特性を有します。これらの特性は、デバイスの小型化/軽量化に貢献します。
表1 NKT322（HB）の化学組成（％）
| Cu | Ti | Fe | |
|---|---|---|---|
| 代表組成 | 残 | 3.2 | 0.2 |
表2 NKT322（HB）の物理的性質
| 導電率 | 11 | %IACS（@20℃） |
|---|---|---|
| 体積抵抗率 | 157 | nΩ・m（@20℃） |
| 熱伝導率 | 51 | W/mK |
| 熱膨張率 | 18.0 | ×10-6/K（20 to 300℃） |
| 縦弾性係数 | 120 | GPa |
| 比重 | 8.70 |
表3 NKT322（HB）の機械的特性（上段：代表値、下段：規格範囲）
| 質別 | 引張強さ （MPa） |
0.2％耐力 （MPa） |
伸び （％） |
ビッカース硬さ （Hv） |
|---|---|---|---|---|
| ESH | 1050 （980～1200） |
1000 （950～1050） |
7.0 （≧2.0） |
340 |
| XSH | 1100 （1030～1250） |
1050 （1000～1100） |
5.0 （≧1.0） |
350 |
- ※引張強さ・0.2％耐力・伸びは規格値、ビッカース硬さは代表値を示します。

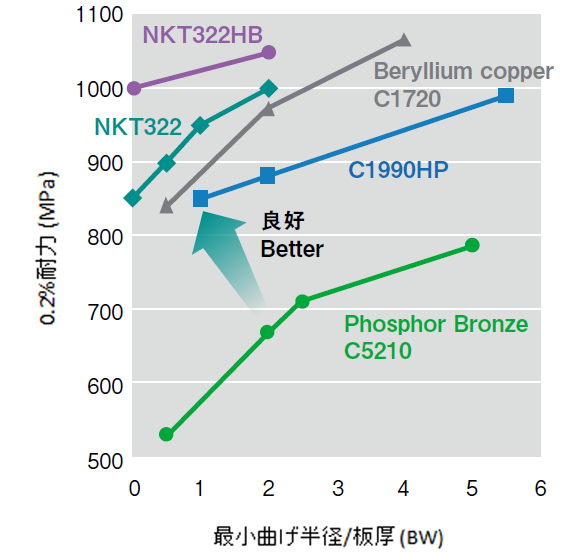

0.2％耐力と曲げ性の相関
- ※試験片形状 板厚0.1mm×幅10mm×長さ30mm
当社測定による代表値であり、保証値ではございません。

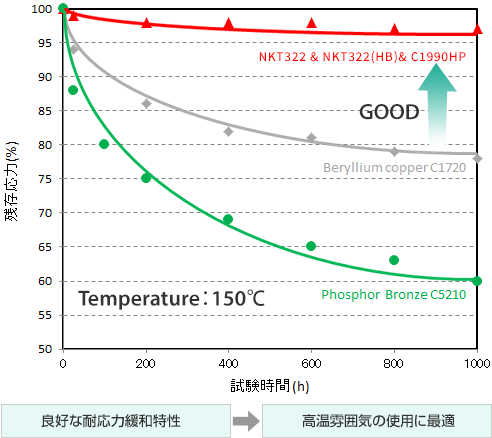

耐応力緩和特性
- ※当社測定による代表値であり、保証値ではございません。
