コルソン合金

当社では数十年にわたり、コルソン合金の改良ならびに新規コルソン合金の研究・開発を行っており、高強度、高導電で曲げ加工性に優れるコルソン合金について広範な特許網を有しています。それにより、業界トップのシェアを確立しています。
コルソン合金はNi、Siを主な副成分とする特殊銅合金の1種であります。強度、電気伝導度が高く、曲げ加工性に優れるためパソコンや携帯電話等の電子機器の主にコネクタ端子やリードフレーム等に使用されております。近年の情報化社会には無くてはならない金属材料です。

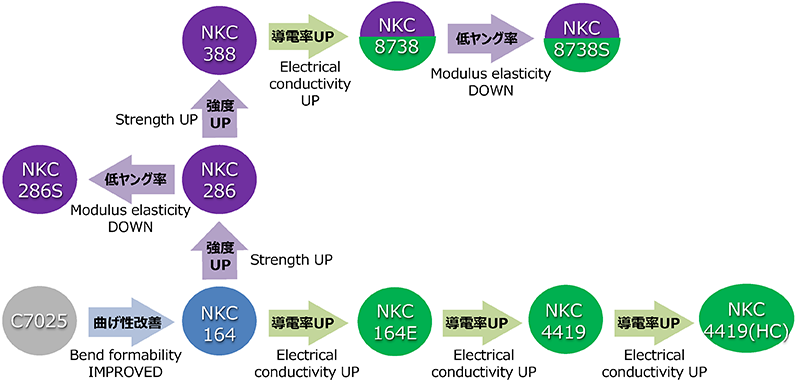

NKC388 NKC8728 NKC8728S NKC286S NKC286 C7025 NKC164 NKC164E NKC4419 NKC4419HC

動画を再生する
合金名 成分 特徴 使用例
Cu-3.0Ni-0.65Si-0.15Mg 代表的コルソン合金 コネクタ、リードフレーム、CPUソケット
Cu-1.6Ni-0.4Si-0.5Sn-0.4Zn 強度と導電率のバランスに優れたコルソン合金 コネクタ
Cu-2.8Ni-0.6Si-0.5Sn-0.4Zn C7025を上回る高強度コルソン合金 コネクタ
Cu-2.8Ni-0.6Si-0.5Sn-0.4Zn NKC286の低縦弾性化 コネクタ
Cu-3.8Ni-0.8Si-0.1Mg-0.13Mn コルソン合金で最高レベルの強度 コネクタ、スイッチ
Cu-3.55Ni-0.25Co-0.87Si 従来の高強度コルソン合金
NKC388の強度維持し高導電化		 コネクタ、CPUソケット
Cu-3.55Ni-0.25Co-0.87Si NKC8738の低縦弾性化 コネクタ、CPUソケット
Cu-1.6Ni-0.35Si ばね性を備えた高導電コルソン合金 コネクタ、バッテリーターミナル
Cu-1.9Co-0.44Si ばね性を備えた高導電コルソン合金 コネクタ、バッテリーターミナル
Cu-1.9Co-0.44Si NKC4419をさらに高導電化させたコルソン合金 コネクタ

成分・特性を比較する

コルソン合金 成分・特性一覧

化学組成 Chemical Composition（wt％）

製品名
Copper Alloy Name		 C7025 NKC164 NKC286 NKC286S NKC388 NKC8738 NKC8738S NKC164E NKC4419 NKC4419（HC）
化学組成
Chemical Composition（wt％）		 Cu : Bal.
Ni : 3.0
Si : 0.65
Mg : 0.15 		Cu : Bal.
Ni : 1.6
Si : 0.4
Sn : 0.5
Zn : 0.4 		Cu : Bal.
Ni : 2.8
Si : 0.6
Sn : 0.5
Zn : 0.4 		Cu : Bal.
Ni : 2.8
Si : 0.6
Sn : 0.5
Zn : 0.4 		Cu : Bal.
Ni : 3.8
Si : 0.8
Mg : 0.1
Mn : 0.13
 Cu：Bal.
Ni：3.55
Co：0.25
Si：0.87
 Cu：Bal.
Ni：3.55
Co：0.25
Si：0.87
 Cu : Bal.
Ni : 1.6
Si : 0.35 		Cu : Bal.
Co : 1.9
Si : 0.44 		Cu : Bal.
Co : 1.9
Si : 0.44

物理的性質 Physical Properties

製品名
Copper Alloy Name		 C7025 NKC164 NKC286 NKC286S NKC388 NKC8738 NKC8738S NKC164E NKC4419 NKC4419（HC）
比重
Specific Gravity		 8.82 8.87 8.87 8.87 8.82 8.83 8.83 8.89 8.85 8.85
縦弾性係数 GPa
Modulus of Elasticity		 131
SH:120		 127 127 110 SH:123
XSH:123
（TD:135）
USH:120
（TD:140）		 123 100 120 127 128
導電率 %IACS（@20℃）
Electrical Conductivity		 45
SH:48
TM04S:50		 43 41 41 SH:38
XSH:34
USH:32		 41 40 55 65 71
体積抵抗率 nΩ・m（@20℃）
Specific resistivity		 38
SH:36
TM04S:34		 40 42 42 SH:45
XSH:51
USH:54		 42 44 30 27 24
熱伝導率 W/（m・K）
Thermal Conductivity		 180
SH:192
TM04S:200		 170 165 165 SH:160
XSH:143
USH:136		 165 163 240 260 288
熱膨張係数 ×10-6 /K
Thermal Expansion Coefficient		 17.6 17.6 17.4 17.4 17.6 17.6 17.6 17.7 17.8 17.8
ポアソン比 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33

機械的性質 Mechanical Properties

製品名
Copper Alloy Name		 C7025 NKC164 NKC286 NKC286S NKC388 NKC8738 NKC8738S NKC164E NKC4419 NKC4419（HC）
引張強さ（MPa）
Tensile Strength		 1/4H - - - - - - - - 520-650（600） -
1/2H TR02
607-726（650）		 560-680（640） 710-840（780） 730-870（800） - - - - - -
H SH
800-950（860）		 620-740（680） 760-890（830） 800-940（880） - - - 590-680（630） 590-720（670） 540-670（610）
EH TM02
650-740（725）		 680-800（730） 810-940（880） - - - - 620-760（690） - -
SH TM03
680-760（744）		 - - - 890-990（940） - - - - -
ESH TM04
750-840（814）		 - - - - 920-1130（1010） 890-1070（980） - - -
XSH TM04S
730-850（820）		 - - - 970-1090（1030） - - - - -
USH - - - - 970-1090（1030）
TD:1070-1190（1130）		 - - - - -
0.2％耐力（MPa）
0.2％ Yield Strength		 1/4H - - - - - - - - 370-500（480） -
1/2H TR02
（575）		 520-670（610） 690-830（760） 695-835（765） - - - - - -
H SH
（820）		 580-730（660） 740-880（810） 775-915（845） - - - 540-680（610） 570-700（650） 520-650（590）
EH TM02
≧585（644）		 640-790（720） 790-930（860） - - - - 600-740（670） - -
SH TM03
≧655（710）		 - - - 860-960（910） - - - - -
ESH TM04
≧740（800）		 - - - - 880-1060（960） 860-1010（920） - - -
XSH TM04S
≧720（800）		 - - - 940-1060（1000） - - - - -
USH - - - - 940-1060（1000）
TD:1040-1160（1100）		 - - - - -
伸び
（％）
Elongation		 1/4H - - - - - - - - ≧10.0
（17.0）		 -
1/2H TR02
≧6.0
（10.0）		 ≧5.0
（8.0）		 ≧3.0
（6.0）		 ≧3.0
（7.0）		 - - - - - -
H SH
≧1.0
（3.0）		 ≧3.0
（6.0）		 ≧2.0
（4.0）		 ≧1.0
（2.0）		 - - - ≧5.0
（12.0）		 ≧2.0
（8.0）		 ≧2.0
（6.0）
EH TM02
≧10.0
（13.0）		 ≧1.0
（4.0）		 ≧1.0
（2.0）		 - - - - ≧2.0
（5.0）		 - -
SH TM03
≧5.0
（9.0）		 - - - ≧1.0
（3.0）		 - - - - -
ESH TM04
≧1.0
（3.0）		 - - - - 0.1 ≧0.5
（3.0）		 - - -
XSH TM04S
≧1.0
（4.0）		 - - - ≧1.0
（2.0）		 - - - - -
USH - - - - ≧1.0
（2.0）		 - - - - -
硬さ（Hv）
Vickers Hardness		 1/4H - - - - - - - - 160-210（180） -
1/2H TR02
180-220（204）		 160-230（190） 200-270（230） 215-285（250） - - - - - -
H SH
235-275
（255）		 170-240（200） 210-280（245） 250-320（285） - - - 160-220（200） 180-220（200） 160-220（185）
EH TM02
190-240（215）		 200-270（220） 230-300（260） - - - - 170-230（210） - -
SH TM03
200-250（235）		 - - - 250-310（280） - - - - -
ESH TM04
225-275（248）		 - - - - 260-370（300） 265-370（295） - - -
XSH TM04S
215-265（246）		 - - - 285-350（325） - - - - -
USH - - - - 285-350（325） - - - - -
  • ※一般規格値　括弧内は代表値
  • ※Standard specs.（Typical values）

曲げ加工性 Bend Formability

製品名
Copper Alloy Name		 C7025 NKC164 NKC286 NKC286S NKC388 NKC8738 NKC8738S NKC164E NKC4419 NKC4419（HC）
安全曲げ半径 / 板厚
Minimum Bend Radius / t
Badway		 1/4H - - - - - - - - 0.0
（t≦0.20mm）		 -
1/2H - 0.0
（t≦0.30mm）		 0.0
（t≦0.15mm）		 0.0
（t≦0.15mm）		 - - - - - -
H TM02
0.0
（t≦0.20mm）		 0.0
（t≦0.30mm）		 0.0
（t≦0.10mm）		 0.0
（t≦0.08mm）		 - - - 0.0
（t≦0.20mm）		 0.7
（t≦0.30mm）		 0.0
（t≦0.08mm）
EH TM03
0.5
（t≦0.20mm）		 1.5
（t≦0.25mm）		 3.0
（t≦0.10mm）		 - - - - 0.2
（t≦0.20mm）		 - -
SH TM04
7.0
（t≦0.20mm）		 - - - 1.0
（t≦0.10mm）		 - - - - -
ESH TM04S
0.0
（t≦0.08mm）		 - - - - 0.0
（t=0.05mm）
1.0
（t=0.12mm）		 0.0
（t=0.07mm）		 - - -
  • ※Bad way 90°曲げ、曲げ幅＝10mm
  • ※Bad way 90°W-shape Bending Width=10mm
  • ※MBR/t：Minimum Bend Radius without cracking / thickness（割れの発生しない最小曲げ半径 ／ 材料板厚）
    掲載された値は代表値です。
    異なる板厚の曲げ加工性についてはご相談ください。
