コルソン合金
NKC4419
高導電コルソン合金
NKC4419（UNS Alloy No. C64800）
概要
近年、コネクタの小型化と電流値の増加に伴う通電時の温度上昇を抑えるために、より高い導電率と良好なばね性を併せもつ銅合金材料が求められるようになりました。このようなニーズに応えるために、当社では優れた導電性、ばね性、曲げ加工性および耐熱性を併せ持つ高導電コルソン合金NKC4419を開発いたしました。車載用、家電用、情報機器用などの各種コネクタの中でも、特に大電流を通電する用途に最適です。
特長
- 1.高導電率 65%IACS：従来のコルソン合金を超える高導電率
- 2.高強度 0.2％耐力 650MPa
- 3.良好な曲げ加工性（MBR/t = Minimum Bend Radius/Thickness = H材：0.7、1/4H材：0.0 Bad way）
- 4.良好な耐応力緩和特性（応力緩和率 23％ @150℃、1000hr）
表1 NKC4419の化学組成（％）
| Cu | Co | Si | |
|---|---|---|---|
| 代表組成 | 残 | 1.9 | 0.44 |
- ※掲載された数値は全て代表値です。
表2 NKC4419の物理的性質
| 導電率 | 65 | %IACS（@20℃） |
|---|---|---|
| 体積抵抗率 | 27 | nΩ・m（@20℃） |
| 熱伝導率 | 260 | W/mK |
| 熱膨脹係数 | 17.8 | ×10-6/K（20 to 300℃） |
| 縦弾性係数 | 127 | GPa |
| 比重 | 8.85 |
- ※掲載された数値は全て代表値です。
表3 NKC4419の機械的特性
（上段：代表値、下段：規格範囲）
| 質別 | 引張強さ （MPa） |
0.2％耐力 （MPa） |
伸び （％） |
ビッカース硬さ （Hv） |
|---|---|---|---|---|
| 1/4H | 600 （520-650） |
480 （370-500） |
17.0 （≧10.0） |
180 （160-210） |
| H | 670 （590-720） |
650 （570-700） |
8.0 （≧2.0） |
200 （180-220） |
- ※掲載された数値は全て代表値です。
表4 NKC4419の曲げ加工性（※90°W曲げ、試験片形状 幅 10mm×長さ 30mm）
| 質別 | 板厚 （mm） |
MBR/t | |
|---|---|---|---|
| Good way | Bad way | ||
| 1/4H | ≦0.20 | 0.3 | 0.0 |
| H | ≦0.30 | 1.7 | 0.7 |
- ※MBR/t：Minimum Bend Radius without cracking / thickness（割れの発生しない最小曲げ半径 ／ 材料板厚）
掲載された値は代表値です。
異なる板厚の曲げ加工性についてはご相談ください。

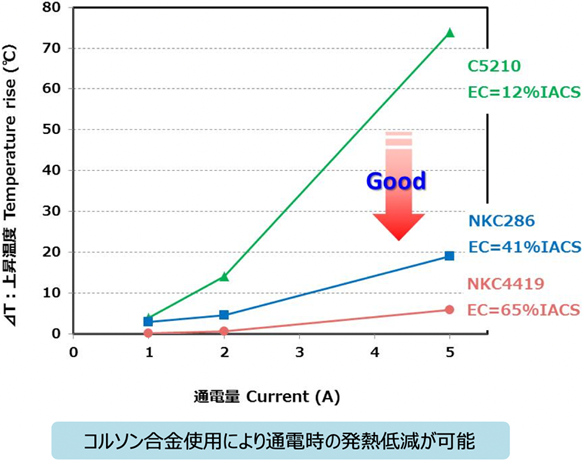

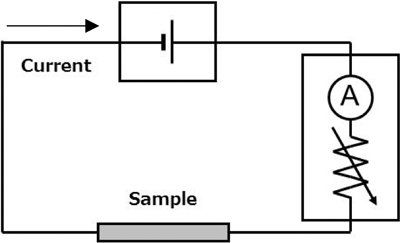

通電時の温度上昇
- 試料サイズ（板厚×幅×長さ）：0.15mm×1mm×30mm
- 電流 Current：1～5A
- ※当社測定による代表値であり、保証値ではございません。
