電池用圧延銅箔
試作品*HS1200／HS1200-V2
- *本製品は量産性を確認する試作段階になります。
テクニカルデータ、SSカーブ、その他記載の無い特性については、お問い合わせフォームよりお問い合わせください。
HS1200／HS1200-V2の特長
HS1200は、Snを0.12%添加することにより強度を高めた銅箔です。HS1200-V2は、HS1200と同一化学成分にて工程制御を行うことで更なる高強度化を実現しました。電池容量向上を目的としたSi活物質のSi濃度上昇に伴う、負極の膨張・収縮を抑制することに寄与いたします。
表1 特性一覧
| 製品名 | 化学組成 （％） |
板厚 （μm） |
引張強さ （MPa） |
伸び （％） |
粗さ （μm） |
|---|---|---|---|---|---|
| HS1200 | Cu-0.12Sn | 6～ | 560 | 2.0 | 0.4 |
| HS1200-V2 | Cu-0.12Sn | 6～ | 640 | 1.5 | 0.4 |
| Tough pitch copper | Cu >99 | 5～ | 470 | 1.5 | 0.4 |
- ※特性は代表値であり、保証値ではございません。

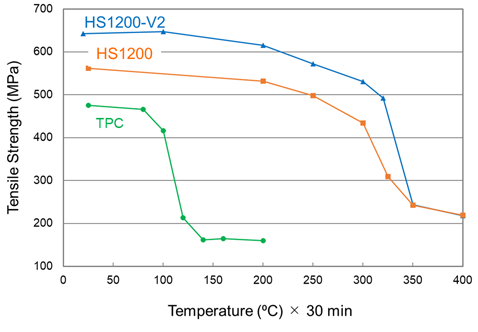

軟化特性
- HS1200は優れた耐熱性を有し、高温下でも高強度を維持することが可能です。
- HS1200-V2は、300℃以下の温度域においてHS1200よりも高強度を維持することが可能です。
お問い合わせ
ウェブから
※24時間受け付けております。
