コルソン合金
NKC286
NKC286
電子部品用 高強度コルソン合金
（UNS Alloy No. C64728）
概要
NKC286は高強度、高導電率および優れた曲げ加工性を兼ね備えたコルソン合金です。
JASO（Japanese Automobile Standards Organization）規格のJC400に適合しており、特に高い強度が要求される車載用途に最適です。またリフローSnめっき材のご提供も可能です。
表1 NKC286の化学組成（％）
| Cu | Ni | Si | Sn | Zn | |
|---|---|---|---|---|---|
| 代表組成 | 残 | 2.8 | 0.6 | 0.5 | 0.4 |
表2 NKC286の物理的性質
| 導電率 | 41 | %IACS（@20℃） |
|---|---|---|
| 体積抵抗率 | 42 | nΩ・m（@20℃） |
| 熱伝導率 | 165 | W/mK |
| 熱膨脹係数 | 17.4 | ×10-6/K（20 to 300℃） |
| 縦弾性係数 | 127 | GPa |
| 比重 | 8.87 |
表3 NKC286の機械的特性
（上段：代表値、下段：規格範囲）
| 質別 | 引張強さ （MPa） |
0.2％耐力 （MPa） |
伸び （％） |
ビッカース硬さ （Hv） |
|---|---|---|---|---|
| 1/2H | 780 （710-840） |
760 （690-830） |
6.0 （≧3.0） |
230 （200-270） |
| H | 830 （760-890） |
810 （740-880） |
4.0 （≧2.0） |
245 （210-280） |
| EH | 880 （810-940） |
860 （790-930） |
2.0 （≧1.0） |
260 （230-300） |

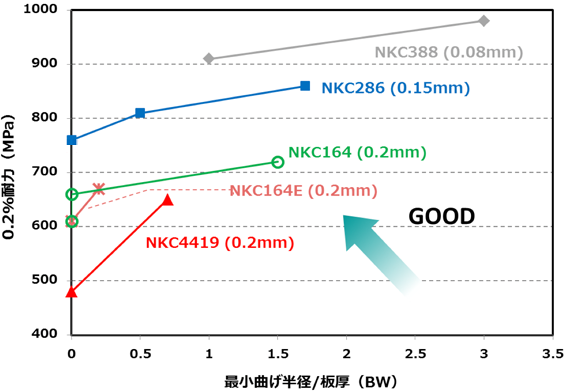

0.2％耐力と曲げ性の相関
- ※試験片形状 板厚×幅10mm×長さ30mm
当社測定による代表値であり、保証値ではございません。

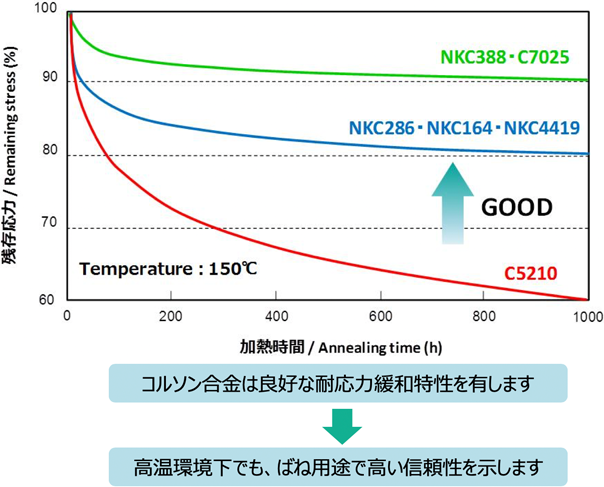

耐応力緩和特性
- ※当社測定による代表値であり、保証値ではございません。

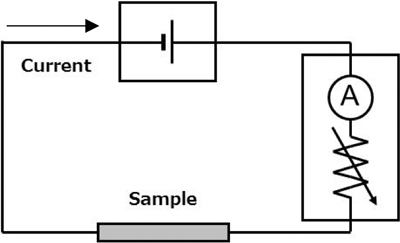

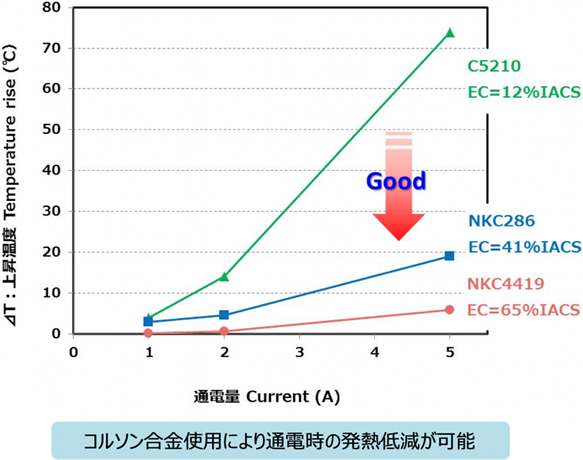

通電時の温度上昇
- 試料サイズ（板厚×幅×長さ）：0.15mm×1mm×30mm
- 電流 Current：1～5A
- ※当社測定による代表値であり、保証値ではございません。
お問い合わせ
ウェブから
※24時間受け付けております。
