コルソン合金
NKC4419（HC）
高導電コルソン合金
NKC4419（HC）（UNS Alloy No. C64800）
概要
- NKC4419（HC）は従来のNKC4419に比べ導電率をさらに高めたコルソン合金で、今までにない強度と導電率のバランスに優れた新規コルソン合金です。
- NKC4419（HC）は曲げ加工性や張り出し成形性に優れています。
特長
- 1.高導電率 71%IACS：従来のコルソン合金を超える高導電率
- 2.高強度 0.2％耐力 590MPa
- 3.良好な曲げ加工性（MBR/t = Minimum Bend Radius/Thickness = 0 Bad way）
- 4.良好な張り出し成形性
表1 NKC4419（HC）の化学組成（％）
| Cu | Co | Si | |
|---|---|---|---|
| 代表組成 | 残 | 1.9 | 0.44 |
- ※掲載された数値は全て代表値です。
表2 NKC4419（HC）の物理的性質
| 導電率 | 71 | %IACS（@20℃） |
|---|---|---|
| 体積抵抗率 | 24 | nΩ・m（@20℃） |
| 熱伝導率 | 288 | W/mK |
| 熱膨脹係数 | 17.8 | ×10-6/K（20 to 200℃） |
| 縦弾性係数 | 127 | GPa |
| 比重 | 8.85 |
- ※掲載された数値は全て代表値です。
表3 NKC4419（HC）の機械的特性
（上段：代表値、下段：規格範囲）
| 質別 | 引張強さ （MPa） |
0.2％耐力 （MPa） |
伸び （％） |
ビッカース硬さ （Hv） |
|---|---|---|---|---|
| H（HC） | 610 （540-670） |
590 （520-650） |
6.0 （≧2.0） |
185 （160-220） |
- ※掲載された数値は全て代表値です。
表4 NKC4419（HC）の曲げ加工性（※90°W曲げ、試験片形状 幅 10mm×長さ 30mm）
| 質別 | 板厚 （mm） |
MBR/t | |
|---|---|---|---|
| Good way | Bad way | ||
| H（HC） | 0.08 | 0 | 0 |
- ※MBR/t：Minimum Bend Radius without cracking / thickness（割れの発生しない最小曲げ半径 ／ 材料板厚）
掲載された値は代表値です。
異なる板厚の曲げ加工性についてはご相談ください。

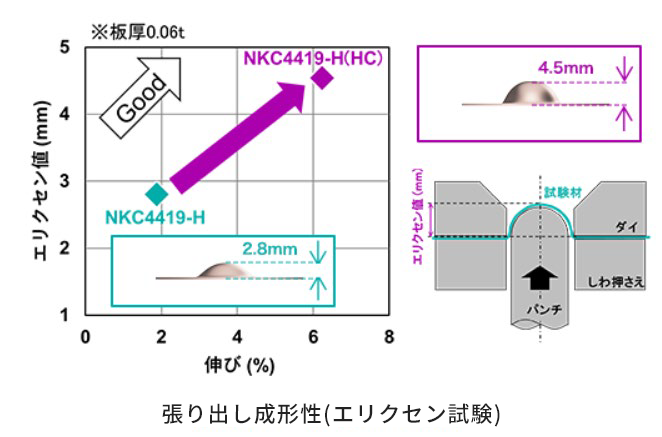

張り出し成形性
お問い合わせ
ウェブから
※24時間受け付けております。
