コルソン合金
NKC388
NKC388
高性能コネクタ用銅合金
（UNS Alloy No. C70252）
概要
NKC388は従来のコルソン系銅合金の強度－導電率－曲げ加工性のバランスを損なうことなく、従来品とは一線を画した強靭化に成功した合金です。
表1 NKC388の化学組成（％）
| Cu | Ni | Si | Mg | Mn | |
|---|---|---|---|---|---|
| 代表組成 | 残 | 3.8 | 0.8 | 0.1 | 0.13 |
表2 NKC388の物理的性質
| 質別 | SH | XSH | USH | |
|---|---|---|---|---|
| 導電率 | 38 | 34 | 32 | %IACS（@20℃） |
| 体積抵抗率 | 45 | 51 | 54 | nΩ・m（@20℃） |
| 熱伝導率 | 160 | 143 | 136 | W/mK |
| 熱膨張係数 | 17.6 | 17.6 | 17.6 | ×10-6/K（20 to 300℃） |
| 縦弾性係数 | 123 | L.D. : 123 T.D. : 135 |
L.D. : 120 T.D. : 140 |
GPa |
| 比重 | 8.82 | |||
表3 NKC388の機械的特性
（上段：代表値 下段：規格範囲）
| 質別 | 引張強さ （MPa） |
0.2％耐力 （MPa） |
伸び （％） |
ビッカース硬さ （Hv） |
|---|---|---|---|---|
| SH | 940 （890-990） |
910 （860-960） |
3.0 （≧1.0） |
280 （250-310） |
| XSH | 1030 （970-1090） |
1000 （940-1060） |
2.0 （≧1.0） |
325 （285-350） |
| USH | L.D. : 1030 （970-1090） |
L.D. : 1000 （940-1060） |
L.D. : 2.0 （≧1.0） |
325 （285-350） |
| T.D. : 1130 （1070-1190） |
T.D. : 1100 （1040-1160） |
T.D. : 2.0 （≧1.0） |

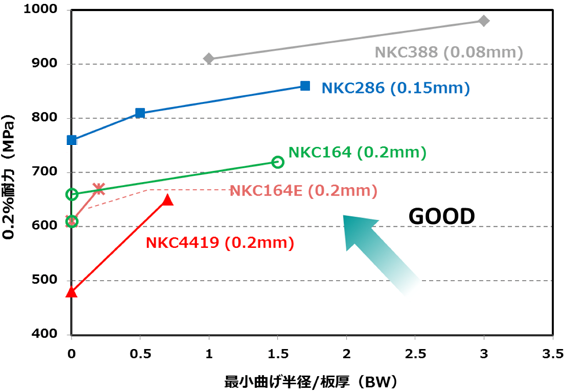

0.2％耐力と曲げ性の相関
- ※試験片形状 板厚×幅10mm×長さ30mm
当社測定による代表値であり、保証値ではございません。

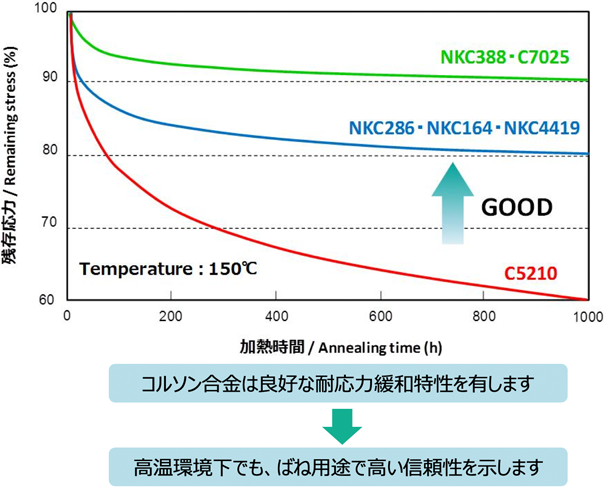

耐応力緩和特性
- ※当社測定による代表値であり、保証値ではございません。
