化合物半導体・結晶材料

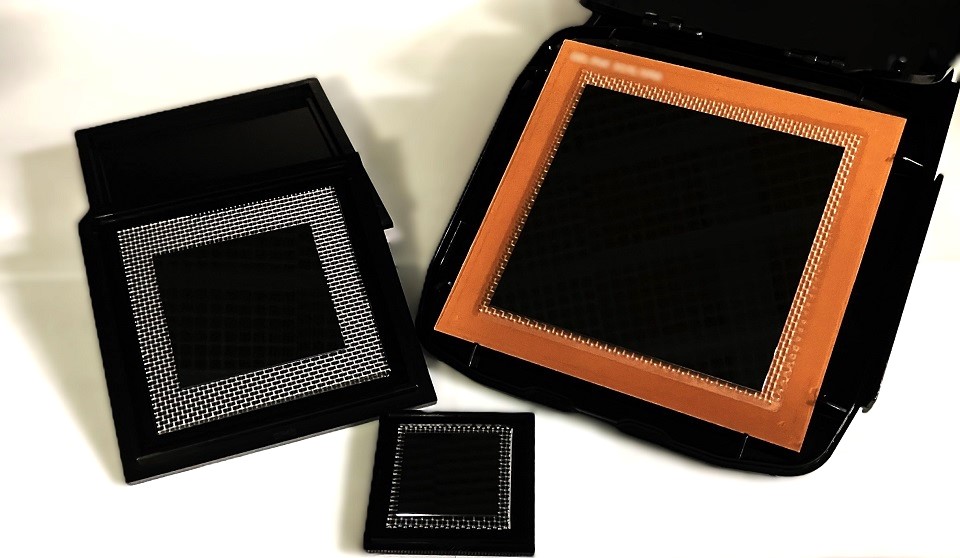

CdZnTe（CdTe）基板
高品質と安定性はお客様より高い評価と信頼を得ています。Ⅲ-Ⅴ族化合物半導体の CdZnTe（CdTe）を製造しております。最近の需要と製品要求に応える製品を提供しております。
| 製品名 | CdZnTe（CdTe）（カドミウムテルル）基板 |
|---|---|
| 主な一次用途 | 赤外線検出器、放射線検出器 |
ラインナップ
| Size（mm） | Orientation | Dopant | |
|---|---|---|---|
| CdZnTe基板 | 10×10- 95×95 |
（111）,（211）,（100） | Zn, None |
| High resistivity CZT Lineup | Size（mm） | Thickness(mm) | Resistivity(Ωcm) | μτ(cm2/V) | Standard pixel design |
|---|---|---|---|---|---|
| Bare wafer | Up to 60x60 | 0.5–5.0 | 107–1011 | Electron: 1x10-4–2x10-3 Hole: 1x10-5–9x10-5 |
- |
| Planar detector | Up to 10x10 | - | |||
| Pixel detector | Up to 40x40 | Pixel pitch: 75 μm Pixel size: 50 μm |
用途例
CdZnTe基板の特徴
- 当社独自の単結晶育成方法を用いることで、世界最高の高品質、大面積のCdZnTe単結晶を実現しております。
- 他マテリアルに比べCdZnTeは高精度な放射線検出が可能で、安定したX線検出を可能にします。
- 大型の赤外線センサを実現可能にする均一なZn濃度をもつ基板を提供しています。
放射線センサー向け高抵抗のCdZnTe基板の特徴
(左: プレナ素子, 右: ピクセル電極)
- 高抵抗により低い暗電流になります。
- 卓越した安定性により、分極化が生じません。
- ASICとの良好な接続性が可能です。
- ベア基板, プレナ素子, ピクセル電極付きでのご提供が可能です。
