チタン銅
C1995-GSH（HP）（超高強度チタン銅箔）
概要
- FPC用圧延銅箔製造で培った高度な圧延技術を用いて、従来の高強度チタン銅箔C1990-GSHよりも更に高強度化しました。
- 銅合金箔として世界最高レベルの引張強さ1540MPaを有し、レンズ支持用ばね材として、スマートフォン用カメラモジュールの信頼性向上に貢献します。
特長
- 高強度
- 高ばね性
- 高精度板厚
- 高信頼性
- 高応力緩和特性
- 高疲労特性
- 一貫生産による短納期
提供可能板厚寸法例
- 27.5～200µm
- ※最大幅450mm
用途例
- コネクタ
- 携帯電話用オートフォーカス
カメラモジュールばね材
表1 C1995-GSH（HP）の化学組成（％）
| Cu | Ti | |
|---|---|---|
| 代表組成 | 残 | 4.0 |
表2 C1995-GSH（HP）の物理的性質
| 導電率 | 8 | %IACS（@20℃） |
|---|---|---|
| 体積抵抗率 | 216 | nΩ・m（@20℃） |
| 熱伝導率 | 39 | W/mK |
| 熱膨張率 | 18.6 | ×10-6/K（20 to 300℃） |
| 縦弾性係数 | 127 | GPa |
| 比重 | 8.62 |
表3 C1995-GSH（HP）の機械的特性
（上段：代表値 下段：規格範囲）
| 質別 | 引張強さ （MPa） |
ビッカース硬さ （Hv） |
|---|---|---|
| C1995-GSH（HP） | 1540 1400-1700 |
460 400-500 |

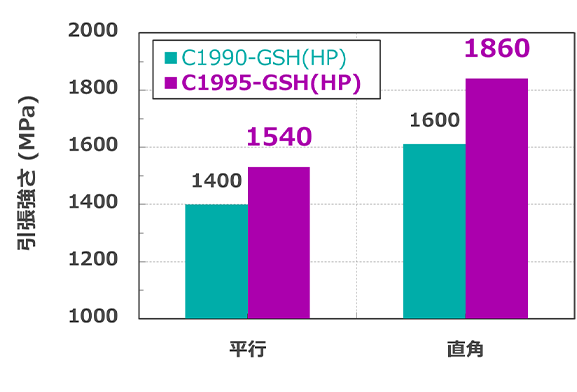

図1 C1995-GSH（HP）の圧延平行/直角方向の引張強さ

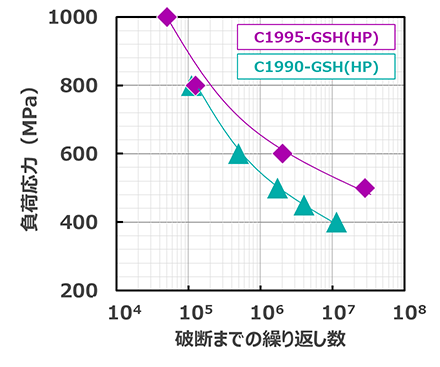

図2 C1995-GSH（HP）の耐疲労特性
